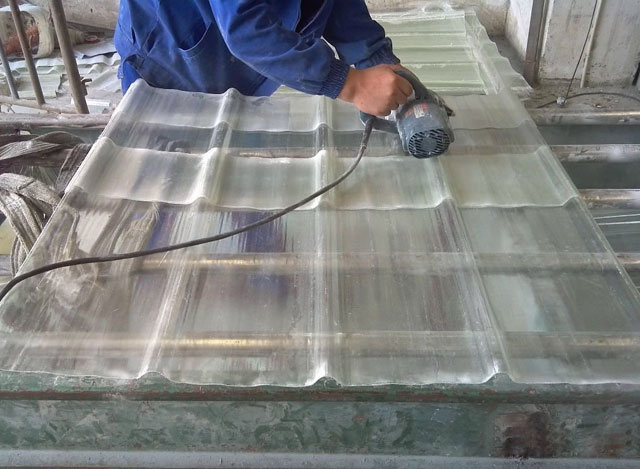

? 波形板原材料的選擇：主要根據(jù)產(chǎn)品的使用要求而定，根據(jù)國內(nèi)情況，通用型波形板多采用191#不飽和聚酯和中堿玻璃纖維；透明波板多采用195#不飽和聚酯樹脂及無堿玻璃纖維。玻璃纖維浸潤劑多采用增強(qiáng)型浸潤劑。
? 膠液的參考配方：生產(chǎn)玻璃鋼波形板的參考配方如下（重量比）：
? 191#不飽和聚酯樹脂 100份
? 50%過氧化環(huán)己酮的二丁酯糊 1-2份
? 50%過氧化二苯甲酰的二丁酯糊 1-2份
? 1%萘酸鈷的苯乙烯溶液 0.3-1份
? 顏料糊 0.2份
? 為改善產(chǎn)品表面的耐磨損性能和抗老化性能，在玻璃鋼制品的表面附上一層0.20毫米左右的膠衣樹脂。
? 固化溫度的確定：對(duì)不飽和聚酯樹脂而言，不同的配方，應(yīng)采用不同的固化制度。在生產(chǎn)之前要做出不同樹脂的放熱固化曲線，供確定固化溫度時(shí)參考，就191#不飽和聚酯樹脂的配方而言，采用80-90℃為宜。一般分三段溫度區(qū)加以控制。
? 玻璃鋼波形板固化爐的加熱方式：在第一段爐中，由于樹脂受熱后有大量的可燃?xì)怏w逸出，為避免火災(zāi)，一般不采用電阻絲加熱，而采用電熱管或蒸汽加熱比較安全。爐體上部應(yīng)有排風(fēng)除塵設(shè)備。后兩段可采用強(qiáng)制循環(huán)熱空氣加熱，以保證爐內(nèi)溫度場(chǎng)均勻。
